一、 产品概述：
QD6000型多点监控气体检测报警控制器，用于检测空气中可燃性气体或液体蒸汽爆炸下限以内的含量及有毒气体安全范围内的含量，可同时联动多个探测器，对多点进行集中控制。本系统采用微处理器作为控制单元，灵敏度高、响应速度快。当环境中可燃气体浓度或有毒气体浓度超出预置报警值时，控制器立即发出声光报警，并可驱动排风及其它外设动作，防止爆炸、中毒事故的发生，从而保障生命。
本系统可广泛使用于工厂、油库、液化气站、煤气站、加油站、喷漆房等需防火防爆的场所进行安全检测报警。
二、 产品特点：
◆ 长寿命、高灵敏度、低漂移，工作稳定可靠；
◆ 体积小、布线简便、安装简便；
◆ 采用三线制分线结构，由监控仪表远离现场察看探测结果；
◆ 自身拥有低、高报两级报警点。
三、技术参数:
四、简单接线图示：
五、安装须知：
1、 控制器为非防爆产品，请勿安装在有防爆要求的场所；应安装在值班室或室内经常有人员出入的非防爆场所，应有专人监管。
2、 控制器正常监控状态下，请勿断电。
3、 定期检测控制器的工作性能，液晶显示、状态指示、功能按键以及信号输出有无异常，周期建议为每三个月一次。
4、 请勿随意更改控制器参数，否则会因参数不匹配出现故障，若需修改请联系厂家。
5、 如有故障维修时，需先确认控制器断电后再将其拆下。
6、 若控制器长期闲置时，不要放置在外界环境恶劣的条件下。
7、 设备运输贮存时应避免剧烈震动。
QD6000型多点监控气体检测报警控制器，用于检测空气中可燃性气体或液体蒸汽爆炸下限以内的含量及有毒气体安全范围内的含量，可同时联动多个探测器，对多点进行集中控制。本系统采用微处理器作为控制单元，灵敏度高、响应速度快。当环境中可燃气体浓度或有毒气体浓度超出预置报警值时，控制器立即发出声光报警，并可驱动排风及其它外设动作，防止爆炸、中毒事故的发生，从而保障生命。
本系统可广泛使用于工厂、油库、液化气站、煤气站、加油站、喷漆房等需防火防爆的场所进行安全检测报警。
二、 产品特点：
◆ 长寿命、高灵敏度、低漂移，工作稳定可靠；
◆ 体积小、布线简便、安装简便；
◆ 采用三线制分线结构，由监控仪表远离现场察看探测结果；
◆ 自身拥有低、高报两级报警点。
三、技术参数:
| 接收信号 | 4-20mA三线制 | 显示单位 | %LEL、PPM |
| 电 源 | AC220V±10% | 开关量 | X（对应通道数无源低报开关量）+2组常开无源开关量（总低报、总高报） |
| 传输距离 | ≤1000m | 显示方式 | 小液晶循环浓度显示（含浓度值、温度、日期时间） |
| 结构材质 | 冷钢板 | 指示方式 | LED指示报警或故障状态 |
| 安装方式 | 壁挂式安装 | 防爆等级 | 不防爆 |
| 精 度 | ±5%FS | 报警点 | 两级报警点，可调整 |
| 工作温度 | -20℃～50℃ | 工作湿度 | ≤95%RH |
| 功 率 | Max 6W | 组网容量 | 4通道 8通道 16通道 |
| 尺 寸 | 使用线缆 | ≥RVV3*1.5mm2或RVVP3*1.5mm2 | |
| 开关量 | 4通道 | 4组常开无源开关量（1组可控制1通道）、1组总低报、1组总高报 | |
| 8通道 | 4组常开无源开关量（1组可控制2通道）、1组总低报、1组总高报 | ||
| 16通道 | 4组常开无源开关量（1组可控制4通道）、1组总低报、1组总高报 | ||
| 配套探测器 | QD6310/QD6330 | ||
| 备注2 | 报警后可自动复位，开关量可连接常开电磁阀（报警后电磁阀长期供电）、排风扇、喷淋、报警灯 | ||
| 备注3 | 无上传电脑功能、不可加备电 | ||
| 具备证书 | 制造计量器具许可证（生产许可证）、产品型式认可证（消防认证）、ISO9001认证、出厂检验报告 | ||

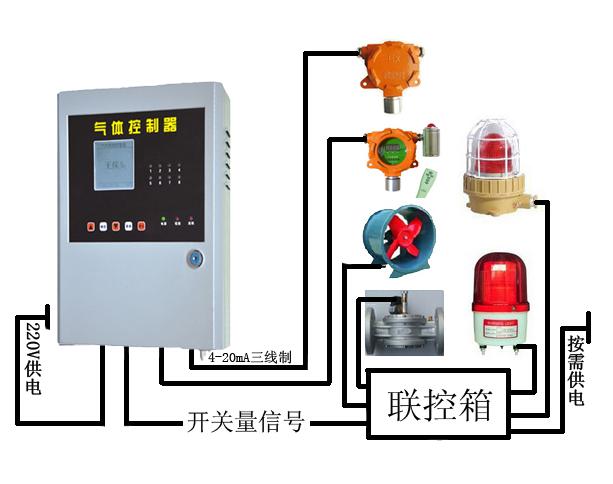

四、简单接线图示：
五、安装须知：
1、 控制器为非防爆产品，请勿安装在有防爆要求的场所；应安装在值班室或室内经常有人员出入的非防爆场所，应有专人监管。
2、 控制器正常监控状态下，请勿断电。
3、 定期检测控制器的工作性能，液晶显示、状态指示、功能按键以及信号输出有无异常，周期建议为每三个月一次。
4、 请勿随意更改控制器参数，否则会因参数不匹配出现故障，若需修改请联系厂家。
5、 如有故障维修时，需先确认控制器断电后再将其拆下。
6、 若控制器长期闲置时，不要放置在外界环境恶劣的条件下。
7、 设备运输贮存时应避免剧烈震动。
