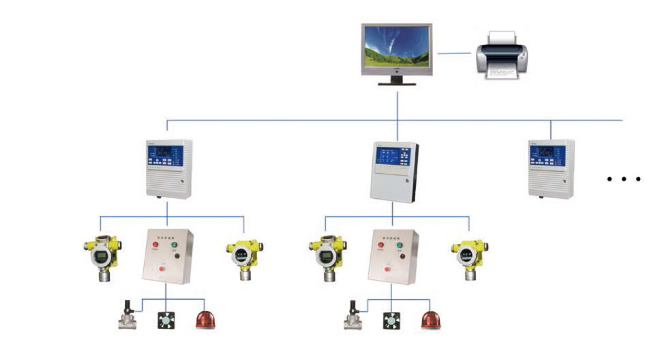

气体报警控制器与气体探测器之间采用m-bus两总线通讯,控制器与总监视平台之间采用RS485通讯。控制器为非防爆产品安装在值班室或监控室,气体探测器为防爆型产品,防爆等级为Exd IIC T6 Gb可安装在危险场所的1区2区,总监视平台应建立在总控室或值班室。
控制器通过查询的方式获取探测器的信息,经高速CPU数据处理,通过LCD显示出现场探测器的浓度、状态,当探测器浓度超限时,控制器会发出声光报警同时输出控制器联动外接设备。
若现场选装电磁阀或排风扇,控制在浓度报警的同时会输出联动信号切断电磁阀启动排风扇。
每台控制器需配置MK-ZL-485模块,若控制器距离总监视平台<1000米,可直接采用RVS2×2.5mm2双绞线信号传输。控制器的状态、数据实时上传至总监视平台,监视平台统一集中监视现场设备运行情况。
控制器通过查询的方式获取探测器的信息,经高速CPU数据处理,通过LCD显示出现场探测器的浓度、状态,当探测器浓度超限时,控制器会发出声光报警同时输出控制器联动外接设备。
若现场选装电磁阀或排风扇,控制在浓度报警的同时会输出联动信号切断电磁阀启动排风扇。
每台控制器需配置MK-ZL-485模块,若控制器距离总监视平台<1000米,可直接采用RVS2×2.5mm2双绞线信号传输。控制器的状态、数据实时上传至总监视平台,监视平台统一集中监视现场设备运行情况。
序号 | 产品名称 | 规格型号 | 单位 | 数量 | 备注 |
01 | 可燃气体报警控制器 | RBK-6000-ZL系列 | 台 | / |
|
02 | 协议转换模块 | MK-ZL-485 | 个 | / | 每台控制器安装一个 |
03 | 点型气体探测器 | RBT-6000-ZL系列 | 只 | / |
|
04 | 安装线缆 | RVS 2×2.5mm2 | 米 | / |
|
05 | 执行器 | / | 个 | / | 选配(实现分区信号控制) |
06 | 电磁阀 |
|
个 | / | 选配 |
07 | 排风扇 |
|
个 | / | 选配 |
08 | 计算机 | / | 台 | 1 |
配置需求(总监视平台): 处理器:1GHz 及以上 内存:2GB及以上 显卡:支持Directx9128M及以上 硬盘:16G以上(主分区,NTFS格式) 显示器:要求分辨率在1024×768像素及以上(低于该分辨率则无法正常显示部分功能),或可支持触摸技术的显示设备。 |
09 | 上位机软件 | RBK-2000 | 套 | 1 |
